Automatyczna maszyna do naszywania przewodu oporowego na maty grzewcze

Automatyczna maszyna do naszywania przewodu oporowego na maty grzewcze

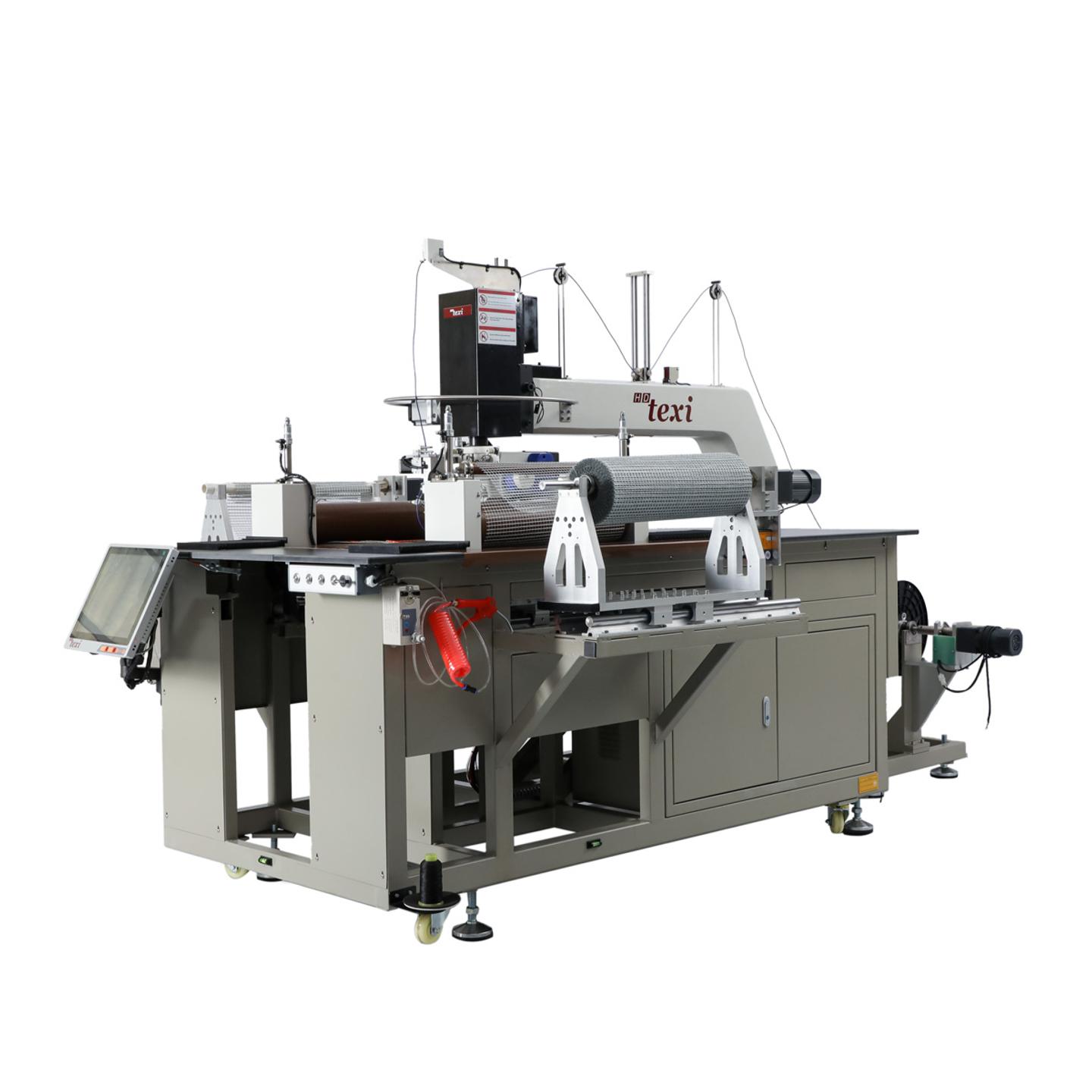

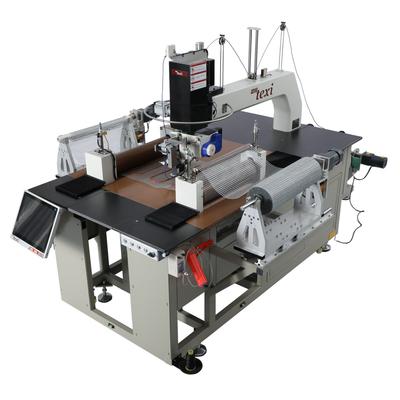

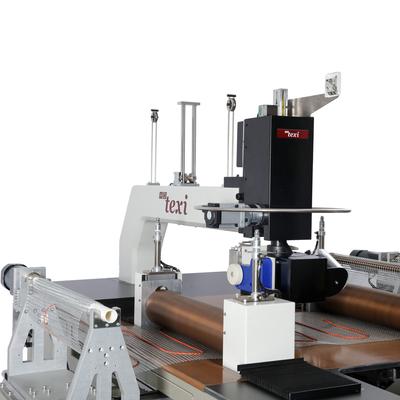

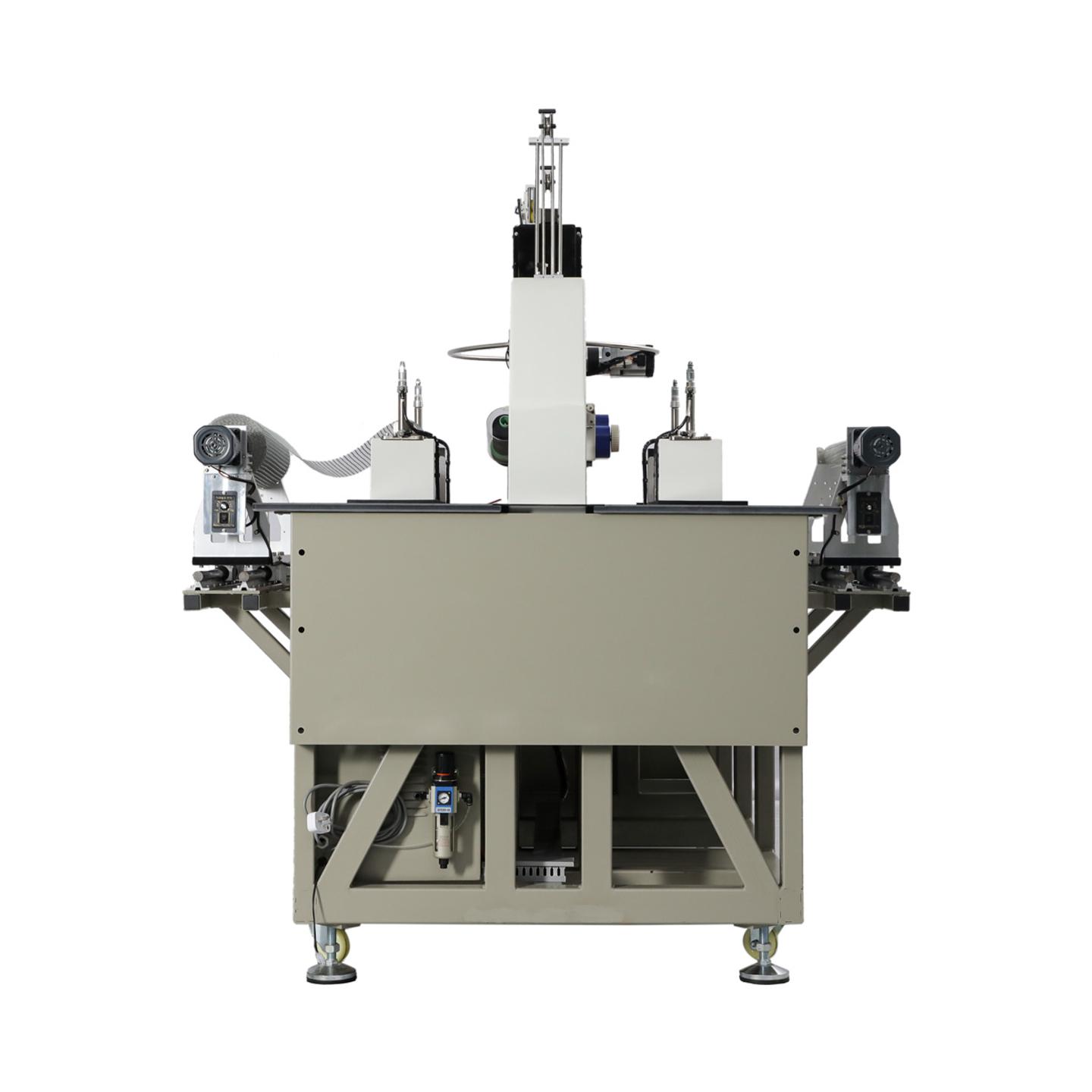

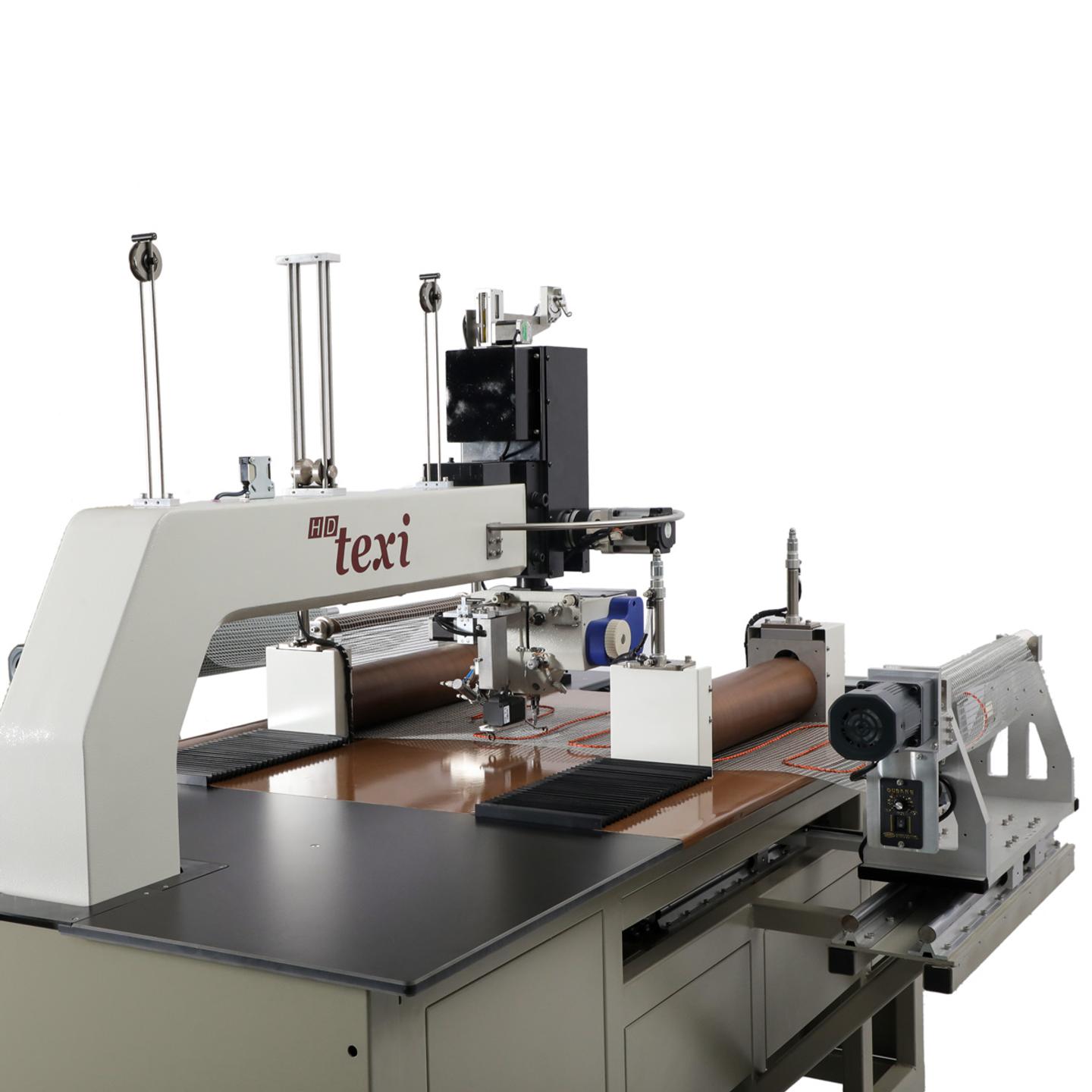

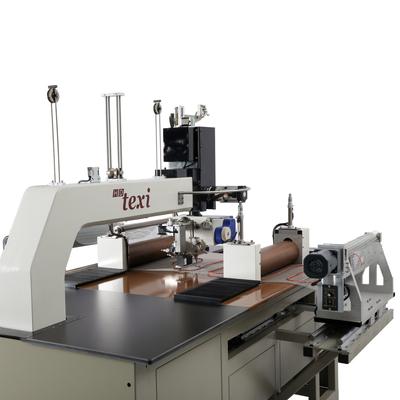

TEXI CWS 500 to innowacyjna maszyna szwalnicza zaprojektowana do precyzyjnego mocowania przewodów grzewczych, rurek, linek czy kabli do szerokiej gamy materiałów podawanych w systemie rolka–rolka. Dzięki sterowaniu CNC, obrotowej głowicy i dużemu polu roboczemu przenosi technologię naszywania elementów grzewczych na nowy poziom wydajności i powtarzalności.

Zastosowanie

• Mocowanie przewodów grzewczych w elementach technicznych


• Produkcja paneli grzewczych i mat termoizolacyjnych


• Szycie i integracja linek, drutów i rurek w materiałach przemysłowych


• Rozwiązania dla branży automotive, przemysłu meblowego i tekstyliów technicznych

Dane techniczne

• Rodzaj szytego materiału: L–M


• Rodzaj transportu: CNC, podawanie ciągłe


• Chwytacz: na szpulkę 26 mm


• Maks. szerokość ściegu: 6 mm


• Maks. długość ściegu: 12,7 mm


• Maks. prędkość szycia: 1500 ściegów/min


• Automatyczne pozycjonowanie igły: tak


• Automatyczne obcinanie nici: tak


• Automatyczne podnoszenie stopki: tak


• Automatyczne ryglowanie: tak


• Silnik: AC Servo, zintegrowany w głowicy


• System igieł: DPx35 / DPx17


• Smarowanie: centralne, zamknięty obieg


• Wysokość podnoszenia stopki: 20 mm


• Sprężone powietrze: wymagane


• Oświetlenie pola pracy: tak


• Moc: 1,5 kW


• Zasilanie: AC 220V, 50–60Hz

Wymiary i waga

• Waga netto: 720 kg


• Waga brutto: 790 kg


• Objętość: 6,79 CBM


• Rozmiar zmontowanej maszyny: 2180 × 1730 × 1800 mm

Dodatkowe funkcje

• Kontroler ściegu początkowego: tak


• Liczba nici: 2


• Obrotowa głowica (rotary head): tak


• Wyświetlacz: 15” touchscreen


• Rozmiar wszywanego przewodu: 0–5 mm


• Pole pracy: 500 mm (ciągła długość)


• Czujnik obecności dolnej nici: tak


• Obsługiwane formaty plików: DST, DXF, CNC, PLT

Podsumowanie

Automatyczna maszyna TEXI CWS 500 do naszywania przewodu oporowego. Maszyna z obrotową głowicą i ciągłym transportem materiału to unikatowe rozwiązanie na rynku, niezastąpiona do produkcji elektrycznych mat grzewczych. Umożliwia szybkie, precyzyjne i czyste mocowanie przewodów grzewczych i elementów technicznych w tekstyliach przemysłowych.
