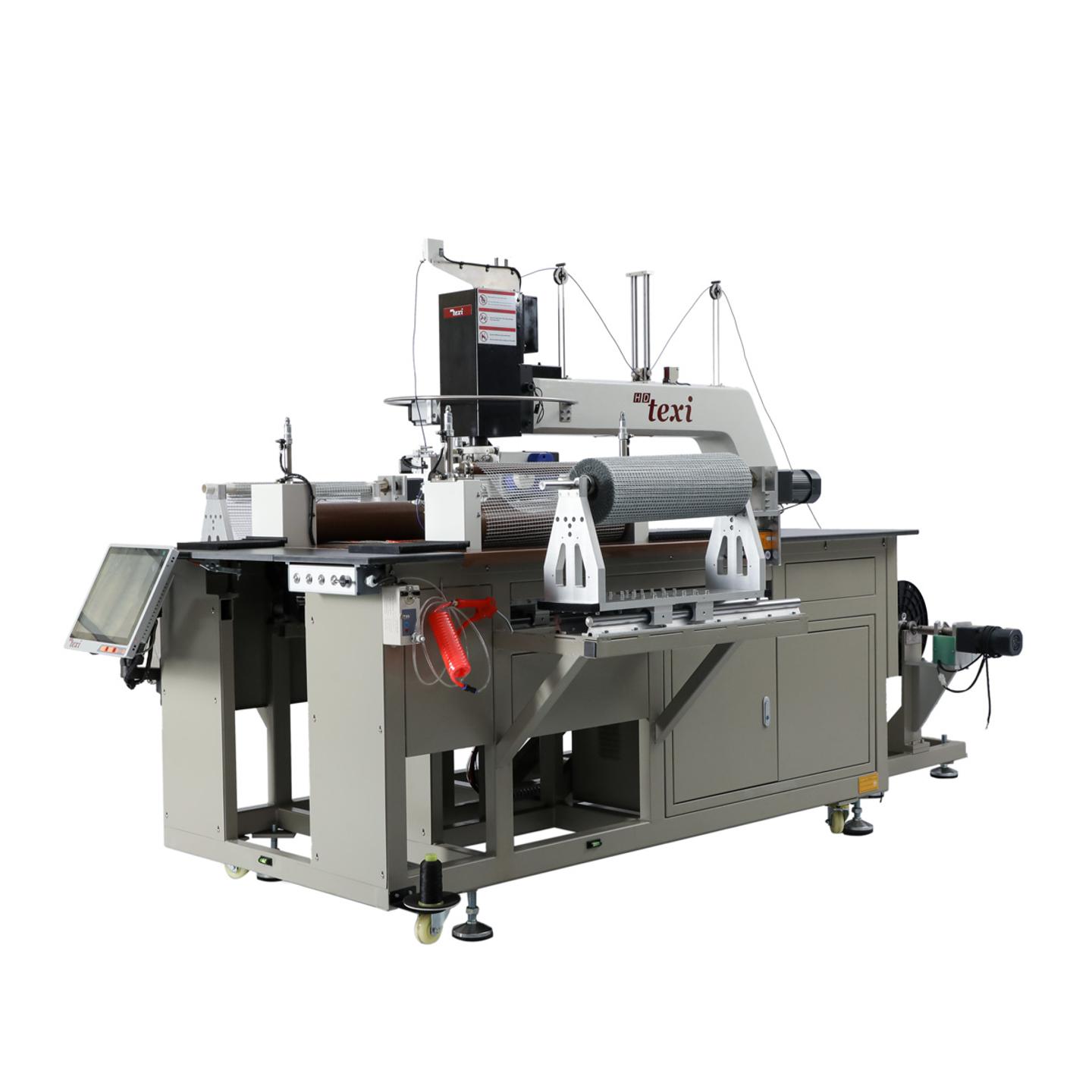

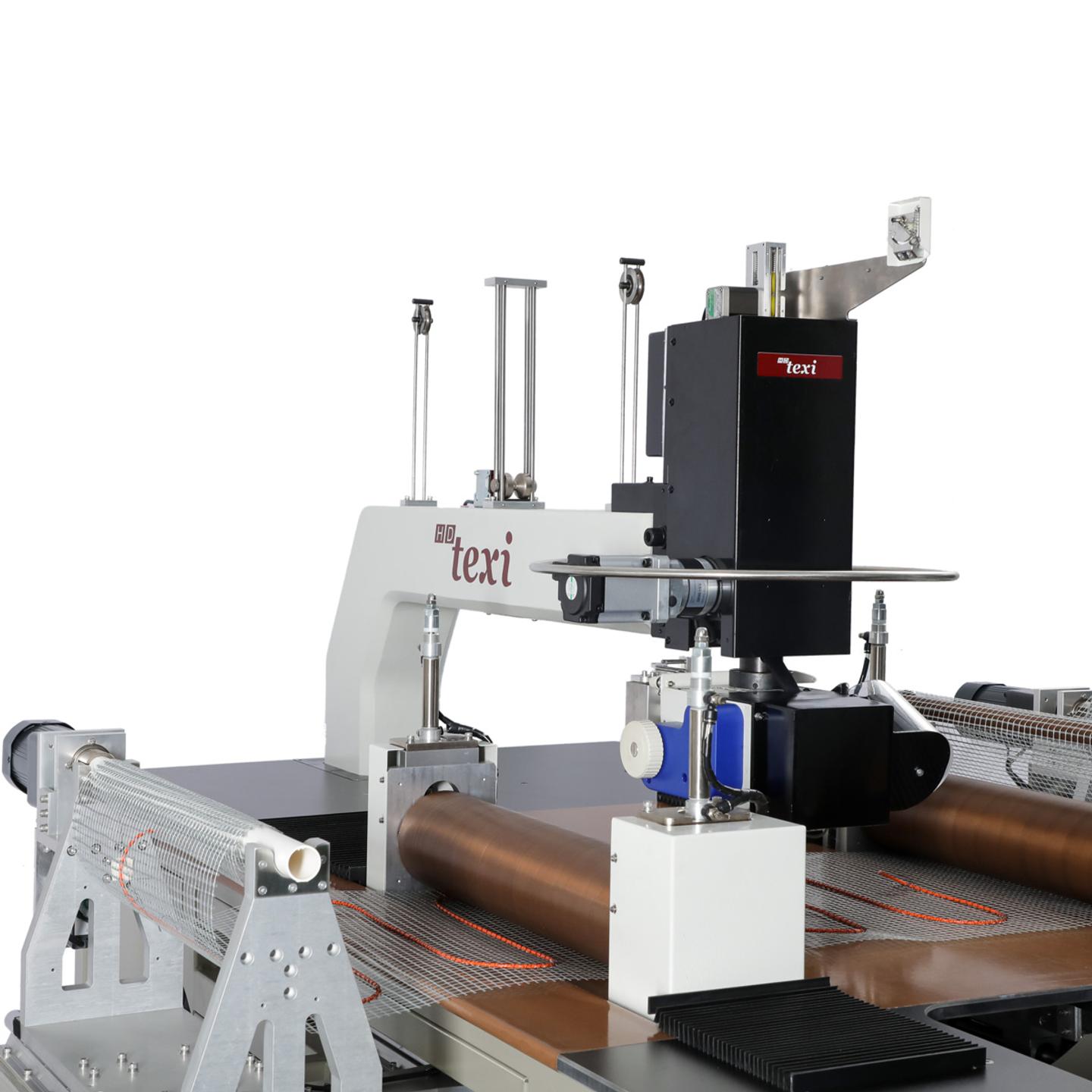

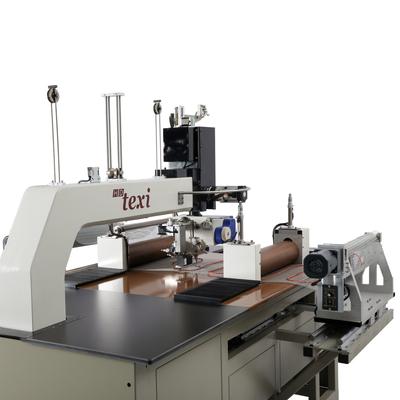

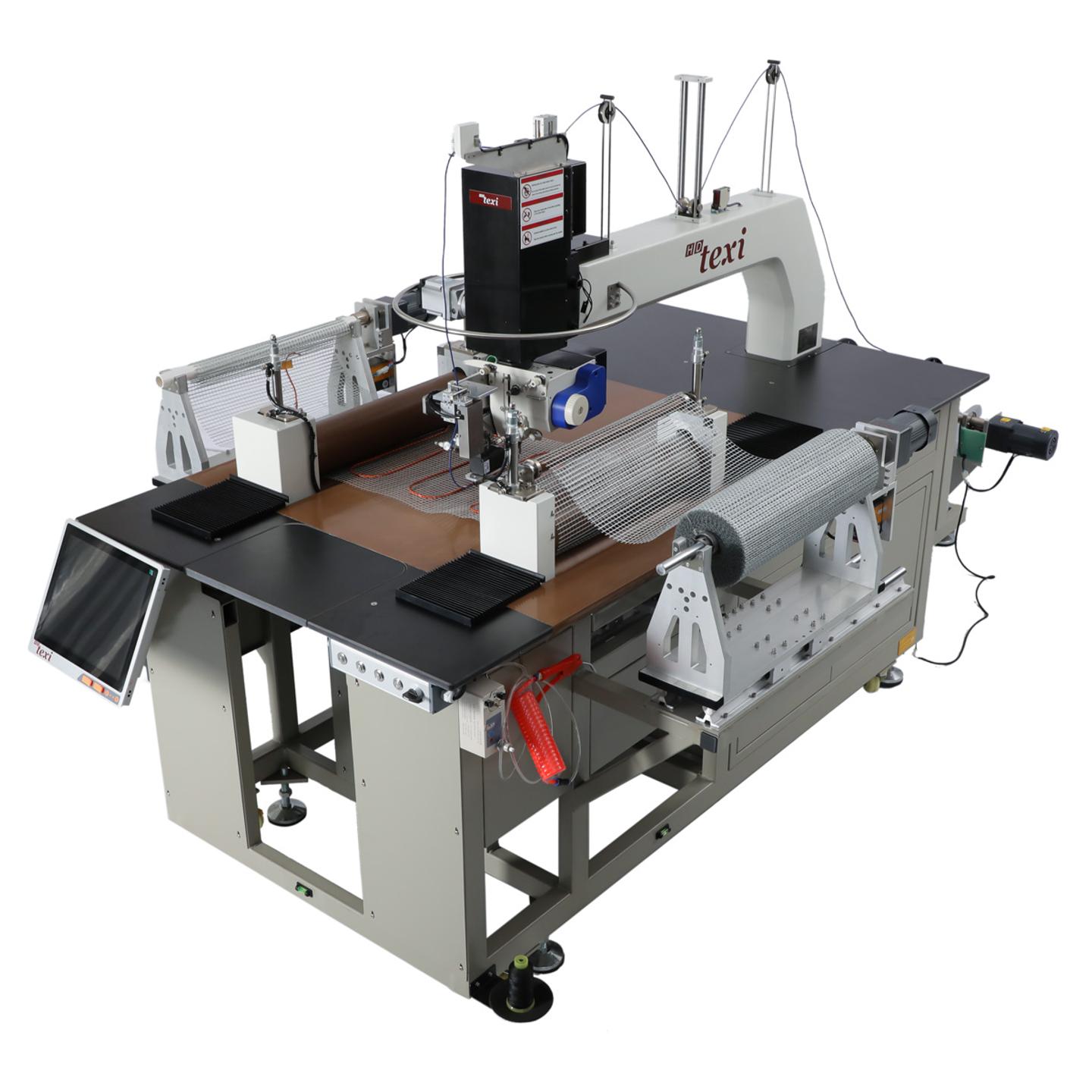

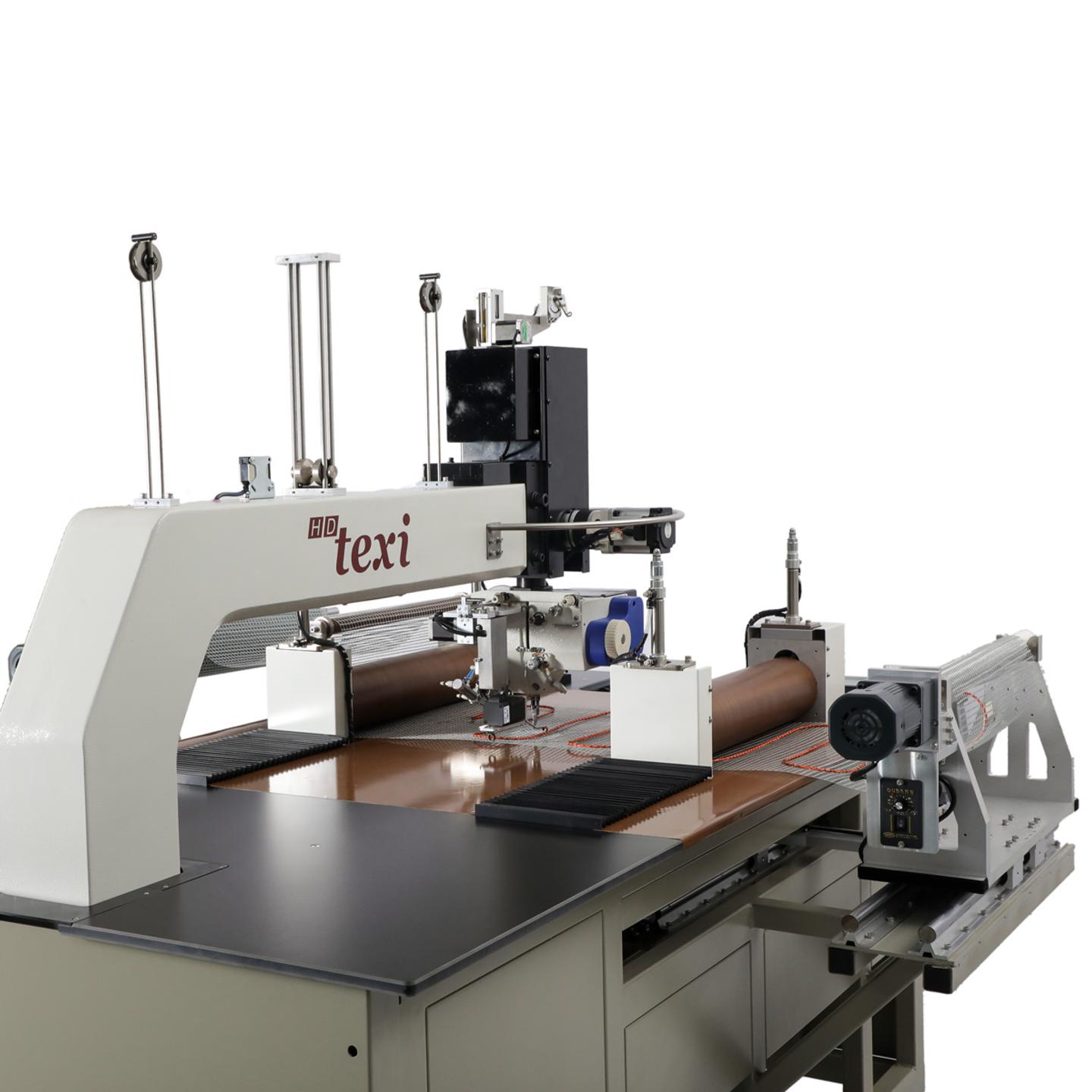

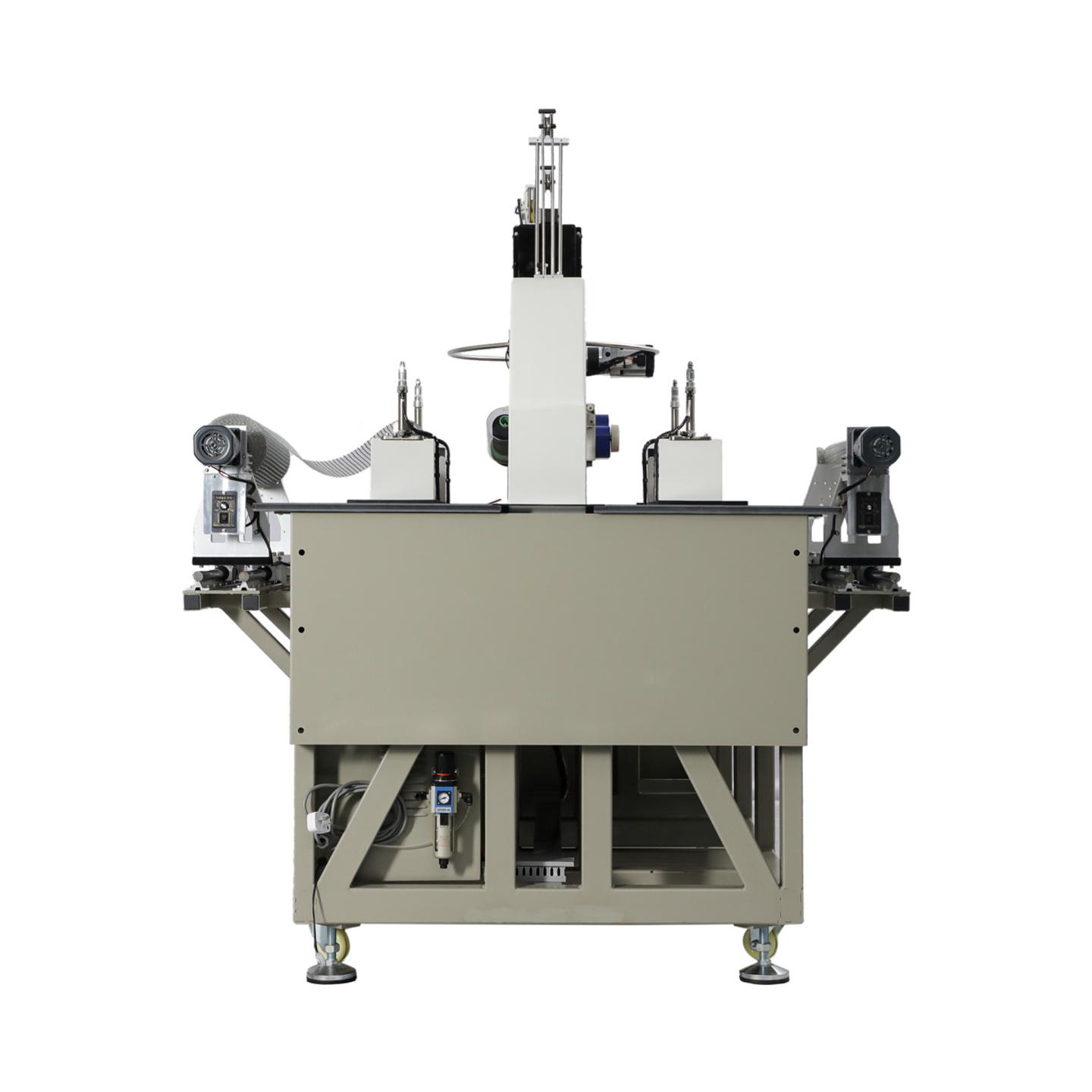

Automatyczna maszyna do naszywania przewodu oporowego na maty grzewcze

Zastosowanie

• Mocowanie przewodów grzewczych w elementach technicznych


• Produkcja paneli grzewczych i mat termoizolacyjnych


• Szycie i integracja linek, drutów i rurek w materiałach przemysłowych


• Rozwiązania dla branży automotive, przemysłu meblowego i tekstyliów technicznych

Dane techniczne

• Rodzaj szytego materiału: L–M


• Rodzaj transportu: CNC, podawanie ciągłe


• Chwytacz: na szpulkę 26 mm


• Maks. szerokość ściegu: 6 mm


• Maks. długość ściegu: 12,7 mm


• Maks. prędkość szycia: 1500 ściegów/min


• Automatyczne pozycjonowanie igły: tak


• Automatyczne obcinanie nici: tak


• Automatyczne podnoszenie stopki: tak


• Automatyczne ryglowanie: tak


• Silnik: AC Servo, zintegrowany w głowicy


• System igieł: DPx35 / DPx17


• Smarowanie: centralne, zamknięty obieg


• Wysokość podnoszenia stopki: 20 mm


• Sprężone powietrze: wymagane


• Oświetlenie pola pracy: tak


• Moc: 1,5 kW


• Zasilanie: AC 220V, 50–60Hz

Wymiary i waga

• Waga netto: 720 kg


• Waga brutto: 790 kg


• Objętość: 6,79 CBM


• Rozmiar zmontowanej maszyny: 2180 × 1730 × 1800 mm

Dodatkowe funkcje

• Kontroler ściegu początkowego: tak


• Liczba nici: 2


• Obrotowa głowica (rotary head): tak


• Wyświetlacz: 15” touchscreen


• Rozmiar wszywanego przewodu: 0–5 mm


• Pole pracy: 500 mm (ciągła długość)


• Czujnik obecności dolnej nici: tak


• Obsługiwane formaty plików: DST, DXF, CNC, PLT

Podsumowanie

Automatyczna maszyna TEXI CWS 500 do naszywania przewodu oporowego. Maszyna z obrotową głowicą i ciągłym transportem materiału to unikatowe rozwiązanie na rynku, niezastąpiona do produkcji elektrycznych mat grzewczych. Umożliwia szybkie, precyzyjne i czyste mocowanie przewodów grzewczych i elementów technicznych w tekstyliach przemysłowych.
